ArcGIS水文分析

ArcGIS操作

老师给的教程与下文类似

【教程】ArcGIS水文分析提取河流及流域

不过老师的教程中没有河流链接这一步

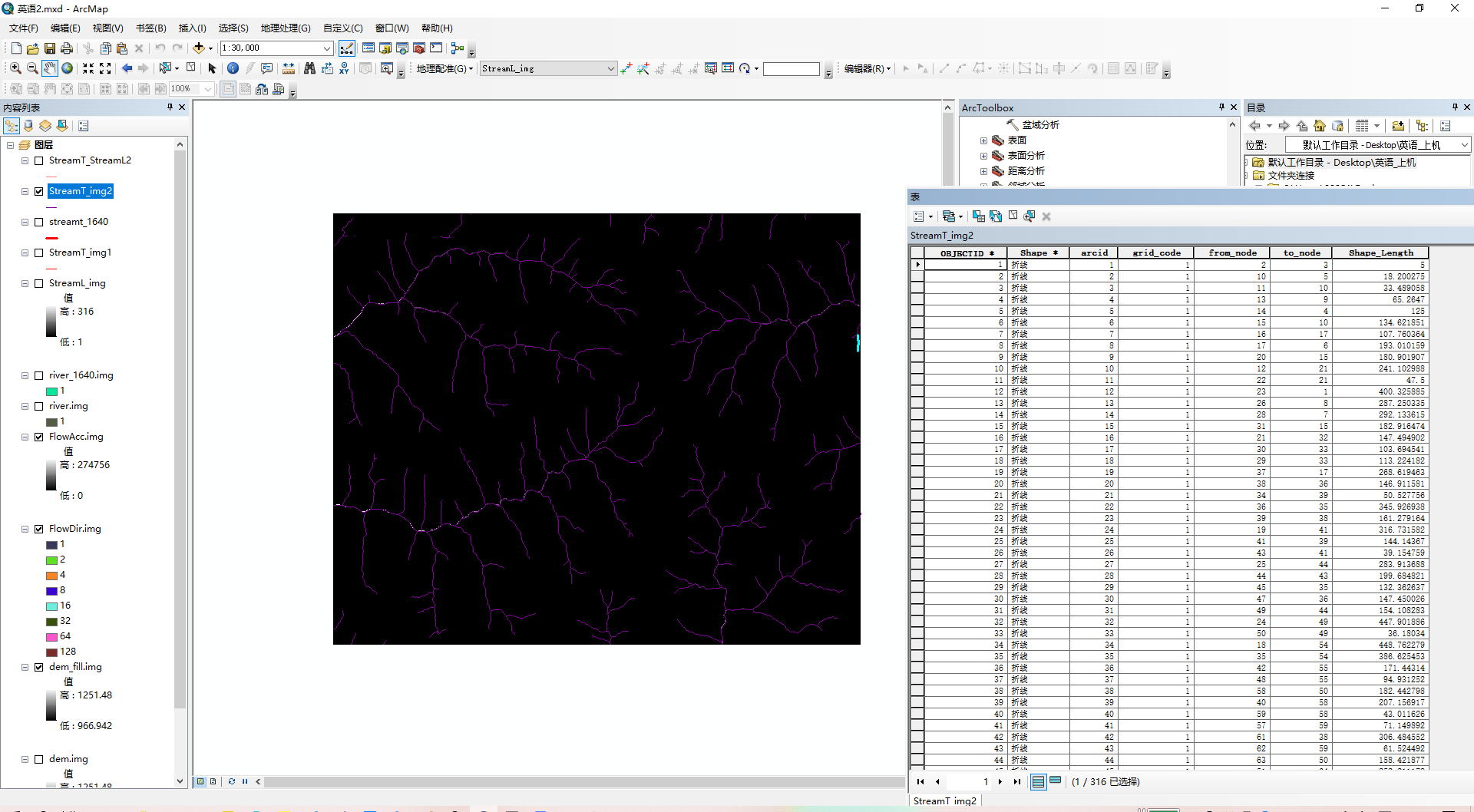

最终做出的效果如下

编程操作

GridSame.txt和GridDiff.txt分别是我是否进行河流链接的最终结果。

不进行 河流连接 最后结果中grid_id全部 相同 ，为1，河段数 316

进行 河流连接 之后grid_id 不同 ，但是河段多了非常多， 47000+

数据结构

临时

下面这是读取文件使用的临时数据结构

文件中的结构：
OBJECTID,ARCID,grid_code,from_node,to_node,Shape_Length

因为Shape_Length是Double类型，

所以arcData存前面的数据，meters就是后面的Length

List<int[]> arcData = new ArrayList<>();
ArrayList<Double> meters = new ArrayList<Double>();

持久

以下是我用来存储数据的三个结构。

数据结构

List<int[]> Rivers_Nodes = new ArrayList<>();
List Rivers_Length = new ArrayList<>();
List<int[]> Rivers_Arcs = new ArrayList<>();

各个List<>依次对应,即Rivers_Nodes.get(i)对应Rivers_Length.get(i)和Rivers_Arcs.get(i);
他们分别是河流i的结点集，总长度，边集。
原始数据太少无法建立河流拓扑，就使用了简单的数据结构。

Tips

其实List<int[]>不是很方便，每次添加新元素进Nodes和Arcs的集合非常麻烦,应该整个嵌套List的，或者弄一个List数组

然后封装一下这个数组的添加删除修改操作，操作时需要检查数组大小和上限（数据结构乱入）

List<Integer> lis[]=new ArrayList[MaxSize+1];

懒得再改了

下面这段代码就是用来添加新边新点的，其实我应该封装一下的，不过不是什么重要玩意儿，懒得搞了

//添加边
int[] temp1 = new int[Rivers_Arcs.get(river_id).length+1];
//复制
for (int k = 0; k < Rivers_Arcs.get(river_id).length; k++) {
    temp1[k]=Rivers_Arcs.get(river_id)[k];
}
temp1[temp1.length-1]=b[0];
Rivers_Arcs.set(river_id,temp1);
for (int j = i; j < RiversNodes.get(river_id).length; j++) {
    if(RiversNodes.get(river_id)[j] == a[0]){
        //这里说明a[0],a[1]都已存在
        continue;
    }
}
//这里说明a[1]存在,a[0]不存在，需要添加a[0]
int[] temp2 = new int[RiversNodes.get(river_id).length+1];
//复制
for (int k = 0; k < RiversNodes.get(river_id).length; k++) {
    temp2[k]=RiversNodes.get(river_id)[k];
}
//添加
temp2[temp2.length-1]=a[0];
RiversNodes.set(river_id,temp2);
return;

ReadTxt

没有细化了，直接网上找的模板弄的

    public static void ReadTxt(List<int[]> arcs,ArrayList<Double> meters){
        try {
            String fileName = "src/GridSame.txt";
//            String fileName = "src/GridDiff.txt";
            File file = new File(fileName);
            FileInputStream fis = null;
            fis = new FileInputStream(file);
            InputStreamReader isr = new InputStreamReader(fis);
            BufferedReader br = new BufferedReader(isr);

            String line;
            line = br.readLine();
//            if(line!=null){
//                System.out.println(line);
//            }
            while((line = br.readLine()) != null){
                String[] arc_S = line.split(",");
                int[] arc = new int[5];
                for (int i = 0; i < 5; i++) {
                    arc[i]=Integer.parseInt(arc_S[i]);
                }
                arcs.add(arc);
                meters.add(Double.parseDouble(arc_S[5]));
            }
            br.close();
        } catch (Exception e) {
            e.printStackTrace();
        }
    }

addNodes

public static void addNodes(List<int[]> RiversNodes,List<int[]> Rivers_Arcs,List<Double> Rivers_Length,int[] arc,Double m){
        int[] a = new int[2];
        a[0]=arc[3];
        a[1]=arc[4];
        int[] b = new int[1];
        b[0] = arc[1];

        if(RiversNodes.isEmpty()){
            RiversNodes.add(a);
//            RiversNodes.set(0,a);
//            Rivers_Length.set(0,m);
            Rivers_Arcs.add(b);
            Rivers_Length.add(m);
            return;
        }
        for (int river_id = 0; river_id < RiversNodes.size(); river_id++) {
            for (int i = 0; i < RiversNodes.get(river_id).length; i++) {
                if(RiversNodes.get(river_id)[i] == a[0] ){
                    //若a[0]已存在，累加长度
                    Rivers_Length.set(river_id,Rivers_Length.get(river_id)+m);
                    //添加边
                    int[] temp1 = new int[Rivers_Arcs.get(river_id).length+1];
                    //复制
                    for (int k = 0; k < Rivers_Arcs.get(river_id).length; k++) {
                        temp1[k]=Rivers_Arcs.get(river_id)[k];
                    }
                    temp1[temp1.length-1]=b[0];
                    Rivers_Arcs.set(river_id,temp1);

                    for (int j = 0; j < Rivers_Arcs.get(river_id).length; j++) {
                        if(Rivers_Arcs.get(river_id)[j] == b[0]){
                            continue;
                        }
                    }

                    for (int j = i; j < RiversNodes.get(river_id).length; j++) {
                        if(RiversNodes.get(river_id)[j] == a[1]){
                            //这里说明a[0],a[1]都已存在
                            return;
                        }
                    }
                    //这里说明a[0]存在,a[1]不存在，需要添加a[1]
                    int[] temp2 = new int[RiversNodes.get(river_id).length+1];
                    //复制
                    for (int k = 0; k < RiversNodes.get(river_id).length; k++) {
                        temp2[k]=RiversNodes.get(river_id)[k];
                    }
                    //添加
                    temp2[temp2.length-1]=a[1];
                    RiversNodes.set(river_id,temp2);
                    return;
                }

                if(RiversNodes.get(river_id)[i] == a[1]){
                    //这里说明a[1]存在，累加长度
                    Rivers_Length.set(river_id,Rivers_Length.get(river_id)+m);

                    //添加边
                    int[] temp1 = new int[Rivers_Arcs.get(river_id).length+1];
                    //复制
                    for (int k = 0; k < Rivers_Arcs.get(river_id).length; k++) {
                        temp1[k]=Rivers_Arcs.get(river_id)[k];
                    }
                    temp1[temp1.length-1]=b[0];
                    Rivers_Arcs.set(river_id,temp1);
                    for (int j = i; j < RiversNodes.get(river_id).length; j++) {
                        if(RiversNodes.get(river_id)[j] == a[0]){
                            //这里说明a[0],a[1]都已存在
                            continue;
                        }
                    }
                    //这里说明a[1]存在,a[0]不存在，需要添加a[0]
                    int[] temp2 = new int[RiversNodes.get(river_id).length+1];
                    //复制
                    for (int k = 0; k < RiversNodes.get(river_id).length; k++) {
                        temp2[k]=RiversNodes.get(river_id)[k];
                    }
                    //添加
                    temp2[temp2.length-1]=a[0];
                    RiversNodes.set(river_id,temp2);
                    return;
                }
            }
        }
        //到这里说明a[0],a[1]都不存在，直接加上
        RiversNodes.add(a);
        Rivers_Length.add(m);
        Rivers_Arcs.add(b);

    }

printResult

public static void printResult(List<int[]> Rivers_Nodes,List<int[]> Rivers_Arcs,ArrayList<Double> meters) {
    System.out.println("以下为整理好的河网");
    System.out.println();
    System.out.println("---------------------------------------------");
    System.out.println("河流id");
    System.out.println("结点id");
    System.out.println("边id");
    System.out.println("河流总长");
    System.out.println("---------------------------------------------");
    System.out.println();
    System.out.println();
    System.out.println("---------------------------------------------");
    for (int k = 0; k < Rivers_Nodes.size(); k++) {
        System.out.println("River_id:" + k);
        System.out.print("Nodes:");
        for (int j = 0; j < Rivers_Nodes.get(k).length; j++) {
            System.out.print(Rivers_Nodes.get(k)[j] + " ");
        }
        System.out.println();
        System.out.print("Arcs:");
        for (int j = 0; j < Rivers_Arcs.get(k).length; j++) {
            System.out.print(Rivers_Arcs.get(k)[j] + " ");
        }
        System.out.println();
        System.out.println("Length:"+ meters.get(k));
        System.out.println("---------------------------------------------");
    }
}

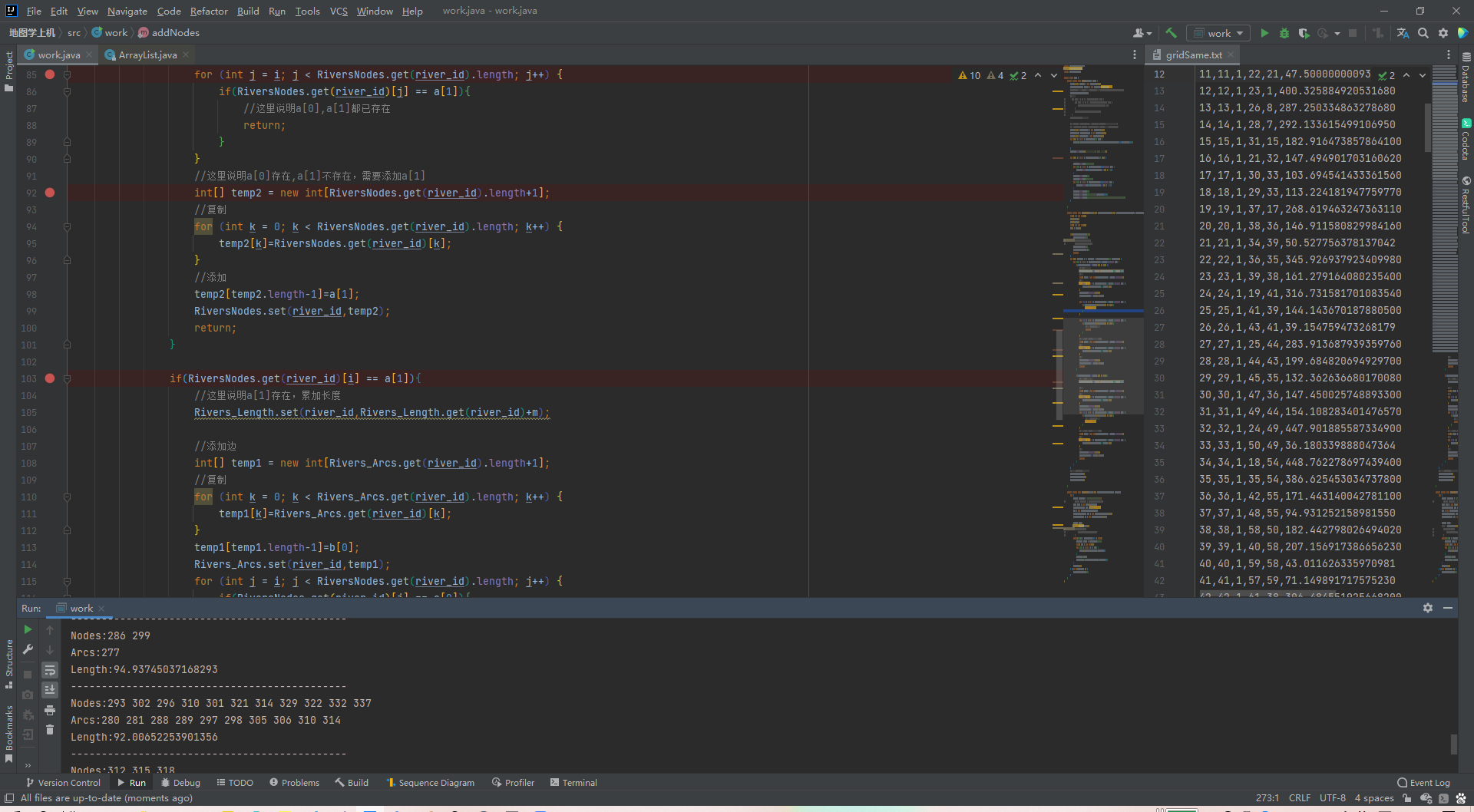

Main

public static void main(String[] args) {
        List<int[]> arcData = new ArrayList<>();
        ArrayList<Double> meters = new ArrayList<Double>();
        //OBJECTID（无意义）,ARCID（无用）,grid_code（无用）,from_node,to_node,Shape_Length
        ReadTxt(arcData,meters);
        //控制台打印
//        for (int i = 0; i < arcData.size(); i++) {
//            for (int j = 0; j < arcData.get(i).length; j++) {
//                System.out.print(arcData.get(i)[j]+" ");
//            }
//            System.out.println(meters.get(i));
//        }
        //ArcID==TO_NODE时说明为末端结点

        //遍历arcData，在Rivers_Nodes中查询from_node和to_node,首次出现就说明属于一段新河流的,
        // 将其from_node和to_node放到Rivers_nodes中,其Length加到对应的River_Length中
        List<int[]> Rivers_Nodes = new ArrayList<>();
        List<Double> Rivers_Length = new ArrayList<>();
        List<int[]> Rivers_Arcs = new ArrayList<>();

        for (int i = 0; i < arcData.size(); i++) {
            addNodes(Rivers_Nodes,Rivers_Arcs,Rivers_Length,arcData.get(i),meters.get(i));
        }

        printResult(Rivers_Nodes,Rivers_Arcs,meters);

    }

总结

最后结果是66条河流，明显不符合实际，仔细观察结果发现有些河段与其他河段“断联”了，没有完全连接。

思考

没有完全链接的原因猜测：

• 水文处理没有处理汇（看到有说默认填洼和处理汇的 结果是一样的，基本可以排除）

• 没有进行河网连接，不过进行河网链接之后反而输出的结果中河段多了非常多（河段47000+，最终河流12000-反而“断联”的情况更严重）不知道怎么回事，唉

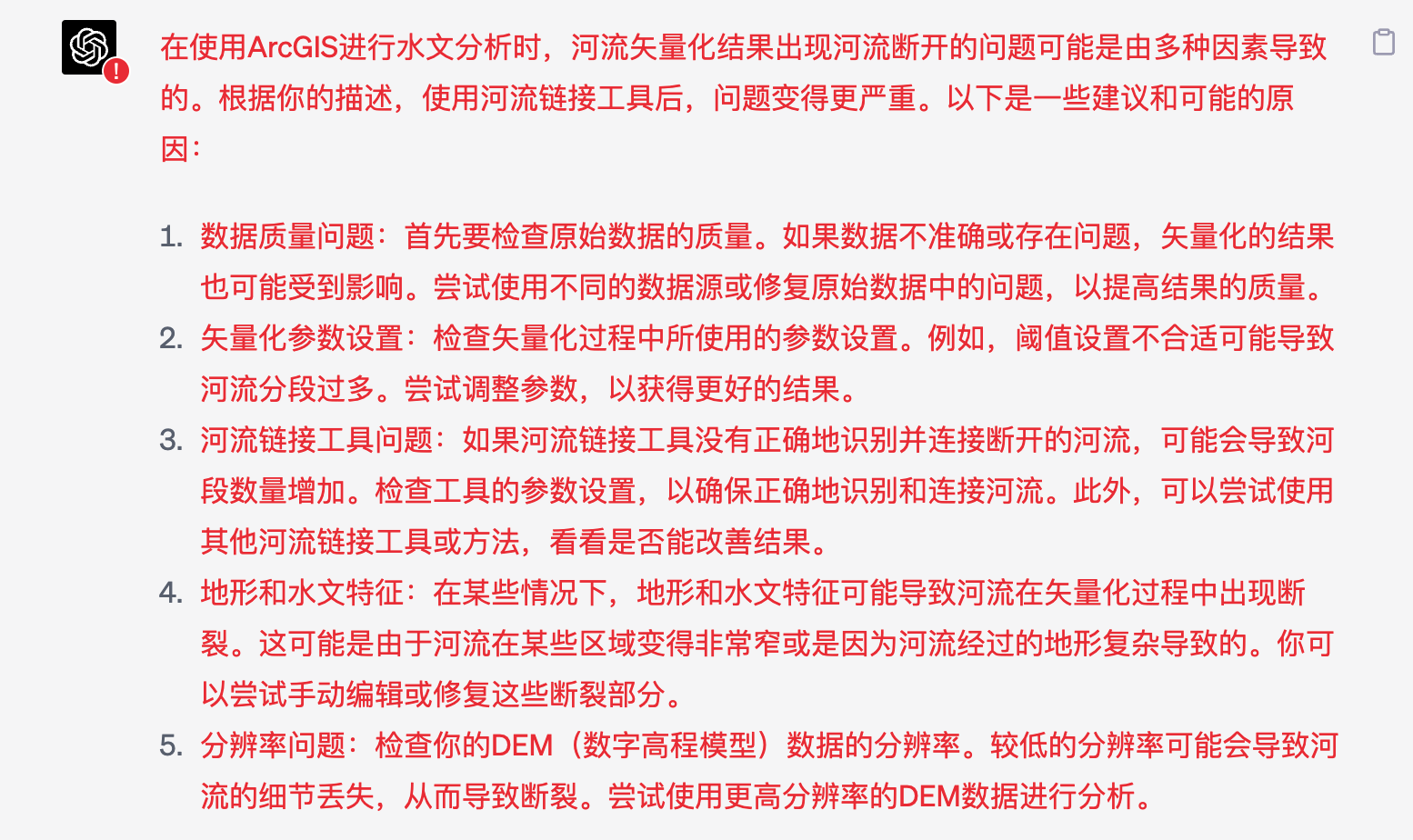

  GPT的解释：



收获

• 熟悉了ArcGIS水文分析相关步骤与知识

• 简单练习了java语法
